مقدمه
چند وقت پیش یه مشتری یه در کابینت شکسته آورد کارگاه و میگفت دریلش خرابه چون هر پیچی رو میبنده، چوب میترکه. وقتی دریلش رو چک کردم، دستگاه هیچ مشکلی نداشت؛ فقط حلقه تنظیم گشتاور روی بیشترین حالت مونده بود و ایشون اصلاً نمیدونست این حلقه چه کاریه. اینجور اتفاقها توی کارگاه من خیلی تکرار میشه، چون خیلیها فکر میکنن دریل فقط یه دکمه روشن و خاموش داره.
توی این مقاله میخوام ساده توضیح بدم تنظیم گشتاور دریل شارژی یعنی چی و چطور میتونید با یه چرخوندن ساده، هم از پیچ و کارتون محافظت کنید و هم از خود دستگاه.
با استفاده از تصاویری از کتاب راهنمای جامع مکانیزم ابزارآلات صنعتی توضیحات رو شروع میکنم.
ساختار فنی تنظیم گشتاور

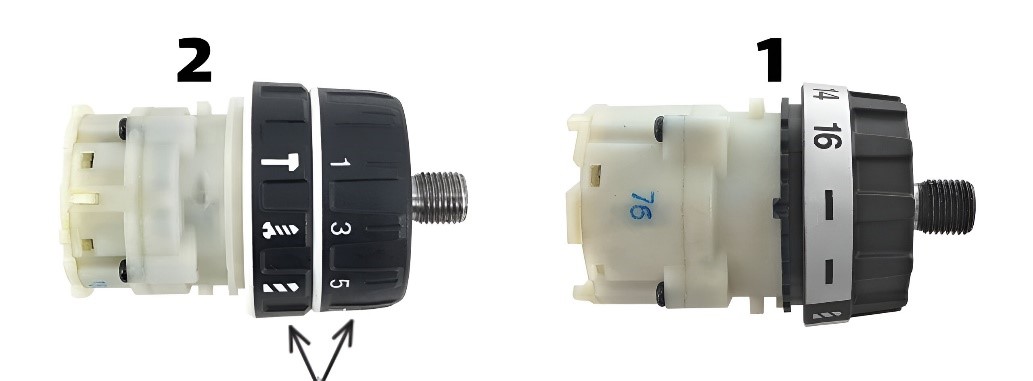

این قسمتهای شمارهگذاری شده روی گیربکس، در اصل تنظیم میزان هرزگردی گیربکس رو انجام میدن. تو بازار خیلیها به این قسمت اشتباهاً میگن «ترکمتر»، در صورتی که این اصطلاح غلطه و کار ترکمتر ابزار دیگهای هست. در دستگاههای مختلف، این بخش به شکلهای متفاوتی طراحی شده:
- مدلهای ساده: فقط چندین عدد چاپ شده و انتهای اون اعداد یک علامت مته قرار داره.
- مدلهای پیشرفته: از دو قسمت جداگانه ساخته شده که قسمت مندرج جلو، هنگام قرارگیری قسمت دوم در حالت پیچ، فعال میشه.
این قسمت های شماره گذاری شده گیربکس در اصل تنظیم میزان هرزگردی گیربکس رو انجام میدن. تو بازار به اسم ترکمتر شناخته میشن که این اصطلاح اشتباه و کار ترکمتر چیزی دیگه هست. تو بعضی از دستگاه ها این قسمت فقط چندین عدد چاپ شده و انتهای اون اعداد یک علامت مته چاپ کردن نمونه 1 در تصویر قبل. در برخی دیگر همانند نمونه 2 تصویر قبل از دو قسمت جداگانه ساخته شده که قسمت مندرج جلو هنگام قرارگیری قسمت دوم در حالت پیچ فعال می باشد. تو ویس همراه مقاله این موضوع رو بیشتر توضیح میدم.

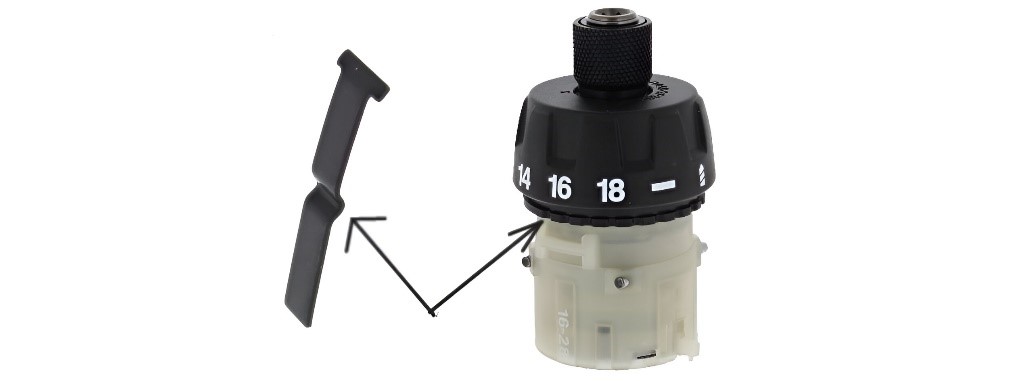

هنگام چرخاندن قسمت تنظیم هرزگردی یه صدای تق تق نیز شنیده میشود که مربوط به عبور زایده های داخلی از روی فنر میباشد که در تصویر قبل نمایش داده شده.

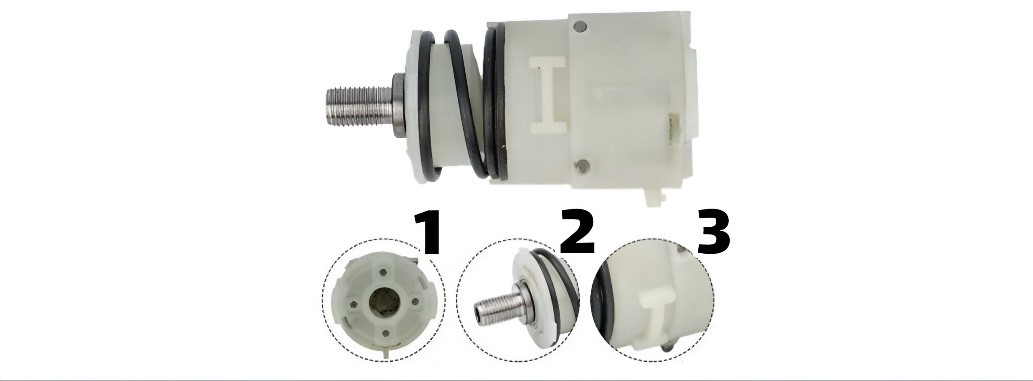

تصویر قبل مربوط به گیربکس دریل پیچگوشتی است. فنر را در تصویر مشاهده میکنید که توسط یک مهره پلاستیکی مهار شده. به هر اندازه که قطعه مندرج تنظیم گشتاور گیربکس را به سمت اعداد بالاتر بچرخانید این فنر فشرده شده و چرخش در جهت عکس فشار این فنر را کم میکند. تو ویس با این تصاویر کار داریم.

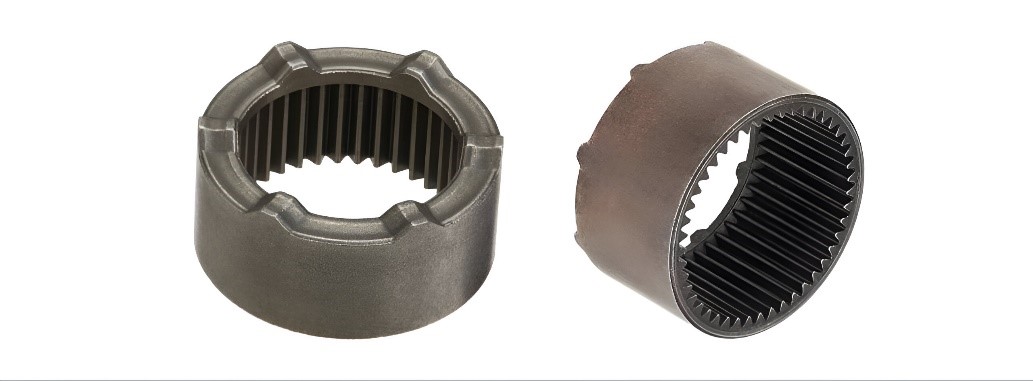

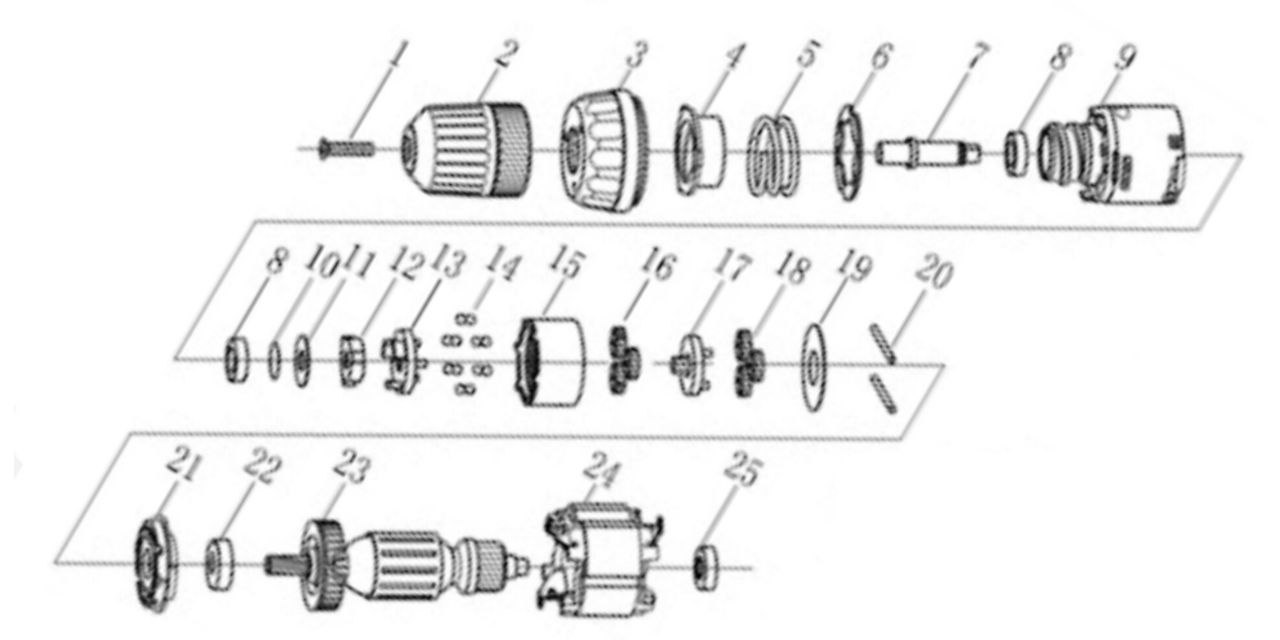

تصویر بالا نقشه گیربکس یک دریل پیچگوشتی است که یکی از قطعات آن برای توضیحات ویس لازم است که در تصویر پایین نمایش داده شده
مکانیسم صدای تقتق (کلاچ)
هنگام چرخاندن قسمت تنظیم هرزگردی، یه صدای تقتق شنیده میشه. این صدا مربوط به عبور زایدههای داخلی از روی فنر هست (که در تصاویر کتاب نمایش داده شده). این فنر توسط یک مهره پلاستیکی مهار شده؛ به هر اندازه که قطعه مندرج رو به سمت اعداد بالاتر بچرخونید، این فنر بیشتر فشرده میشه و فشار کمتری رو در جهت عکس وارد میکنه. در واقع، تنظیم گشتاور در اصل تنظیم میزان فشار روی این فنر داخلیه.
گشتاور دریل شارژی یعنی چی؟
گشتاور یعنی میزان نیرویی که دریل برای چرخوندن پیچ یا مته وارد میکنه. هرچی گشتاور بیشتر باشه، دریل قدرت بیشتری برای فرو کردن پیچ داره، اما اگه این نیرو بیش از حد نیاز باشه، ممکنه سر پیچ خراب بشه، قطعهکار بترکه یا حتی خود پیچ بشکنه. برای همین تقریباً همه دریلهای شارژی یه حلقه تنظیم گشتاور دارن که بهتون اجازه میده این نیرو رو کنترل کنید.
حلقه تنظیم گشتاور کجاست و چطور کار میکنه؟
این حلقه معمولاً درست پشت سهنظام دریل قرار داره. وقتی گشتاور تنظیمشده به پیچ میرسه، یه کلاچ داخلی دریل بهصورت خودکار میچرخه و از انتقال نیروی بیشتر جلوگیری میکنه؛ به همین دلیله که با صدای تیکتیک، دریل خودش از چرخوندن پیچ دست میکشه.
تفاوت حالت پیچگوشتی و حالت دریل (علامت مته)
وقتی حلقه رو روی یکی از عددها میذارید، دستگاه توی حالت پیچگوشتیه و گشتاور محدود میشه. اما وقتی حلقه رو روی علامت مته میذارید، محدودیت گشتاور برداشته میشه و دریل با تمام قدرت میچرخه؛ این حالت مخصوص سوراخکاریه، نه پیچکاری. اشتباه رایج خیلی از کاربرا اینه که برای پیچ بستن هم دستگاه رو روی همین حالت مته میذارن و همونجاست که پیچ یا قطعهکار آسیب میبینه.
چطور عدد مناسب گشتاور رو انتخاب کنیم؟
بهترین روش اینه که از کمترین عدد شروع کنید و یه پیچ آزمایشی رو ببندید. اگه پیچ کامل جا نرفت، یک یا دو پله عدد رو بالا ببرید و دوباره امتحان کنید. این کار چند ثانیه بیشتر طول نمیکشه، اما از آسیبها جلوگیری میکنه. (راحتترین راه تنظیم رو تو ویس گفتم).
| نوع کار | محدوده گشتاور پیشنهادی |
|---|---|
| پیچکاری سبک (MDF، فومبرد، قطعات نازک) | کم (سطح ۱ تا ۵) |
| پیچکاری معمولی چوب و کابینت | متوسط (سطح ۶ تا ۱۲) |
| پیچکاری در فلز یا چوب سخت | زیاد (سطح ۱۳ تا ۱۸) |
| سوراخکاری چوب، فلز یا بتن | حالت دریل (علامت مته) |
اشتباهات رایج در تنظیم گشتاور
- قرار دادن حلقه روی حالت مته برای پیچکاری معمولی
- استفاده از یک عدد ثابت برای همه نوع پیچ و قطعهکار
- نادیده گرفتن صدای تیکتیک کلاچ و ادامه فشار روی دستگاه
- انتخاب گشتاور بالا برای پیچهای کوچک یا قطعات نازک
نکته شخصی من: همیشه به هنرجوهام میگم، قبل از شروع هر کار، چند ثانیه وقت بذارید و گشتاور رو تست کنید؛ این کار نه تنها از خرابی پیچ و قطعهکار جلوگیری میکنه، بلکه فشار کمتری هم به موتور و کلاچ داخلی دریل وارد میشه و عمر دستگاه هم بیشتر میشه.
پرسشهای متداول
۱. گشتاور دریل دقیقاً چه فایدهای داره؟
گشتاور کنترل میکنه دریل چقدر نیرو برای چرخوندن پیچ اعمال کنه تا نه سر پیچ خراب بشه و نه قطعهکار آسیب ببینه.
۲. چرا دریل من موقع پیچکاری صدای تیکتیک میده؟
این صدا نشونه فعال شدن کلاچ داخلیه که یعنی گشتاور تنظیمشده به پیچ رسیده و این کاملاً طبیعیه. این صدا دو مدل هست و تفاوتهایی با هم دارن که تو ویس توضیح دادم.
۳. برای سوراخکاری باید گشتاور رو چند بذارم؟
برای سوراخکاری باید حلقه رو روی علامت مته (حالت دریل) بذارید، نه روی اعداد گشتاور.
۴. چرا سر پیچهام خراب میشه؟
معمولاً بهخاطر تنظیم گشتاور خیلی بالاست؛ کافیه عدد رو کم کنید تا نیروی وارده به پیچ کاهش پیدا کنه.
۵. آیا همه دریلهای شارژی حلقه تنظیم گشتاور دارن؟
اکثر دریلهای شارژی چندکاره این قابلیت رو دارن، اما دریلهای تخصصی سوراخکاری معمولاً فاقد این حلقه هستن.
