مقدمه: قهرمان گمنام ابزارآلات برقی
ذغال صنعتی، قطعه‌ای کوچک اما حیاتی در قلب ابزارهای برقی شماست. این قطعه مصرفی، مسئول انتقال جریان الکتریکی به موتور است و فرسودگی آن می‌تواند به کاهش قدرت، جرقه‌زنی شدید و حتی آسیب‌های گران‌قیمت منجر شود. درک صحیح عملکرد و زمان تعویض آن، کلید افزایش طول عمر ابزار شماست. در آموزشگاه تعمیرات ابزار طباطبایی، ما معتقدیم دانش فنی پایه، از هزینه‌های بزرگ جلوگیری می‌کند. این مقاله یک راهنمای کامل برای آشنایی شما با این قطعه کلیدی است تا با اطمینان بیشتری از ابزار خود نگهداری کنید.
۱. ذغال صنعتی چیست و چه وظیفه‌ای دارد؟
• تعریف ساده: ذغال یک بلوک رسانا از جنس کربن یا گرافیت است که وظیفه انتقال جریان الکتریکی از بخش ثابت موتور (بالشتک) به بخش متحرک (آرمیچر) را بر عهده دارد.
• اجزای درگیر: به طور خلاصه به نقش آرمیچر (Armature)، کموتاتور (Commutator) و فنر نگهدارنده ذغال اشاره کنید. توضیح دهید که ذغال چگونه با سطح کموتاتور در تماس دائم است.
• چرا از کربن استفاده می‌شود؟ به دو ویژگی کلیدی کربن اشاره کنید:
1. رسانایی الکتریکی خوب: برای انتقال جریان.
2. خاصیت خود-روانکاری (Self-Lubricating): گرافیت موجود در ذغال باعث کاهش اصطکاک و سایش روی کموتاتور می‌شود و از آسیب به آن جلوگیری می‌کند.

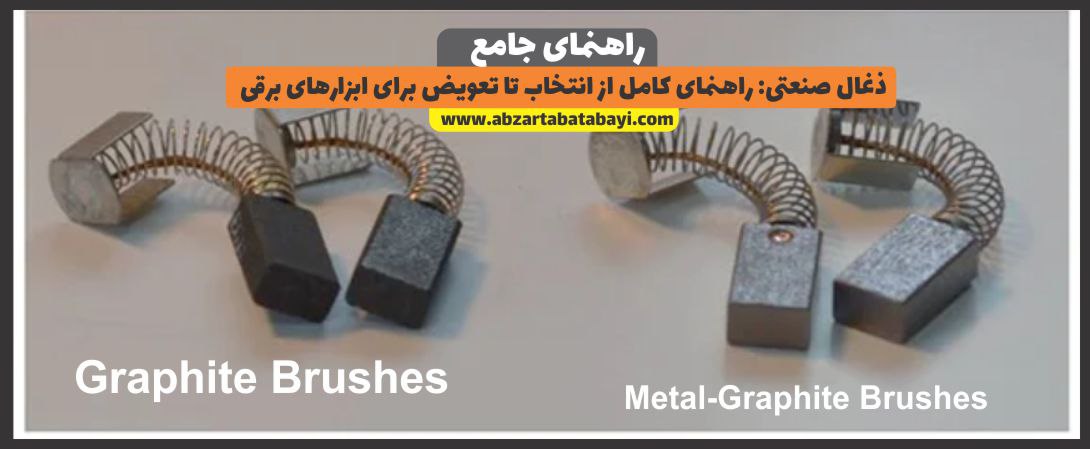

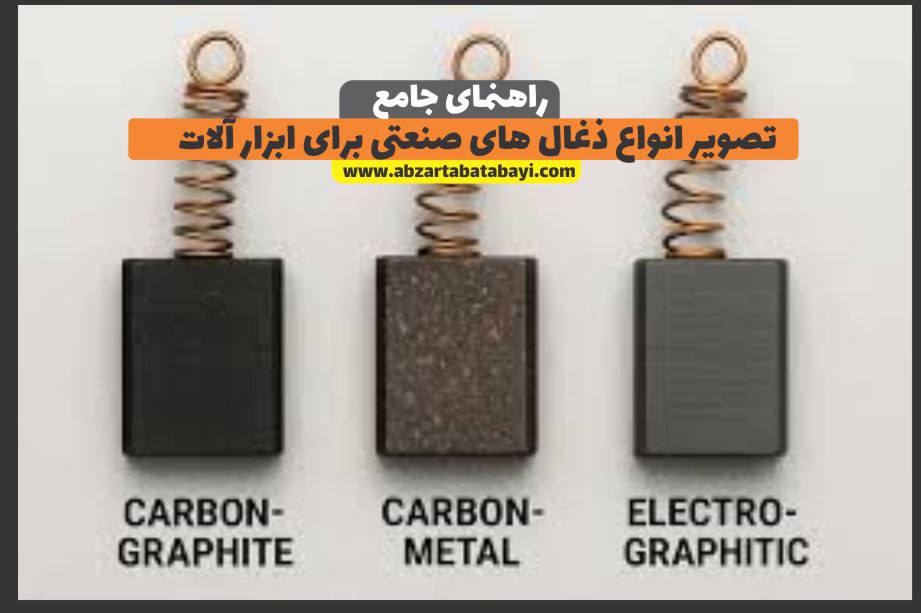

۲. انواع ذغال‌های صنعتی بر اساس جنس و کاربرد
• ذغال‌های گرافیتی (Graphite Brushes): رایج‌ترین نوع، نرم، مناسب برای ابزارهای عمومی با سرعت بالا و جریان پایین.
• ذغال‌های کربن-گرافیتی (Carbon-Graphite Brushes): سخت‌تر از نوع قبلی، دوام بیشتر، مناسب برای ابزارهایی که تحت فشار بیشتری کار می‌کنند.این ذغال‌ها دوام خوبی دارند و می‌توانند جریان‌های متوسط را به خوبی مدیریت کنند. قیمت مناسب و دسترسی آسان، آن‌ها را به گزینه‌ای استاندارد برای بسیاری از تولیدکنندگان تبدیل کرده است. این نوع ذغال برای کاربرانی که به دنبال عملکرد قابل اعتماد در کارهای عمومی هستند، ایده‌آل است.
• ذغال‌های الکتروگرافیتی (Electrographite Brushes): تولید شده در دمای بسیار بالا، دارای مقاومت و دوام فوق‌العاده، مناسب برای موتورهای صنعتی بزرگ و پرقدرت.به همین دلیل، از آن‌ها در ابزارهای صنعتی قدرتمند و موتورهایی که به صورت مداوم زیر بار سنگین کار می‌کنند، مانند سنگ‌شکن‌ها و بتن‌کن‌های بزرگ، استفاده می‌شود. اگرچه قیمت بالاتری دارند، اما عمر طولانی‌تر و محافظت بهتر از موتور را تضمین می‌کنند.
• ذغال‌های فلز-گرافیتی (Metal-Graphite Brushes): حاوی پودر فلزاتی مانند مس یا نقره، دارای رسانایی بسیار بالا، مناسب برای کاربردهای ولتاژ پایین و جریان بالا (کمتر در ابزارآلات دستی رایج است).این ذغال‌ها در ابزارهای برقی دستی کمتر دیده می‌شوند و کاربرد اصلی آن‌ها در موتورهای DC بزرگ، استارتر خودروها، موتورهای لیفتراک و تجهیزات جوشکاری است. سختی بالای آن‌ها باعث می‌شود برای کار روی کلکتورهای مقاوم و در شرایط صنعتی خاص مناسب باشند.
۳. نشانه‌های فرا رسیدن زمان تعویض ذغال
• جرقه زدن بیش از حد (Excessive Sparking): جرقه کم در نقطه تماس طبیعی است، اما جرقه‌های بزرگ و مداوم نشانه خرابی است.
• کاهش محسوس قدرت و گشتاور ابزار: دستگاه دیگر توان سابق را ندارد.
• نوسان در سرعت و عملکرد نامنظم: موتور به صورت بریده‌بریده کار می‌کند.
• بوی سوختگی یا بلند شدن دود از دستگاه: نشانه گرم شدن بیش از حد در ناحیه موتور.
• روشن نشدن دستگاه: در حالت تمام شدن کامل ذغال، اتصال الکتریکی قطع شده و دستگاه روشن نمی‌شود.
• وجود سیستم قطع‌کن خودکار (Auto-Stop): در برخی ابزارهای پیشرفته، ذغال‌های مخصوصی وجود دارد که با رسیدن به انتهای عمر خود، به صورت خودکار اتصال را قطع می‌کنند تا از آسیب به آرمیچر جلوگیری شود.
۴. راهنمای انتخاب و خرید ذغال مناسب
• اصل اول: تطابق با مدل دستگاه: بهترین و مطمئن‌ترین راه، استفاده از ذغال فابریک و اصلی همان برند (OEM) است.
• اندازه‌گیری ابعاد: در صورت عدم دسترسی به ذغال اصلی، باید طول، عرض و ضخامت ذغال قدیمی را با کولیس دقیق اندازه‌گیری کرد.
• توجه به جنس ذغال: استفاده از ذغال خیلی سخت در دستگاهی که به ذغال نرم نیاز دارد، باعث خوردگی سریع کموتاتور می‌شود.
• بررسی نوع کانکتور و فنر: شکل سیم اتصال و ساختار فنر باید با مدل اصلی یکسان باشد.
۵. آموزش گام به گام تعویض ذغال ابزار
1. ایمنی: دستگاه را حتما از برق بکشید.
2. مکان‌یابی: درپوش‌های محفظه ذغال را پیدا کنید (معمولاً دو عدد در دو طرف بدنه موتور قرار دارند).
3. باز کردن درپوش‌ها: با یک پیچ‌گوشتی دوسو، درپوش‌ها را باز کنید.
4. خارج کردن ذغال قدیمی: فنر و ذغال فرسوده را به آرامی خارج کنید.
5. تمیزکاری: با استفاده از یک فرچه نرم یا هوای فشرده، گرد و غبار کربن را از داخل محفظه و سطح کموتاتور تمیز کنید. این مرحله بسیار مهم است.
6. جا زدن ذغال جدید: ذغال جدید را در جهت صحیح وارد کنید تا انحنای سر آن با انحنای کموتاتور مطابقت داشته باشد.
7. بستن درپوش‌ها: درپوش‌ها را ببندید اما بیش از حد سفت نکنید.
8. تست: دستگاه را برای چند ثانیه روشن کنید. کمی جرقه در ابتدا طبیعی است زیرا ذغال جدید در حال تطبیق با سطح کموتاتور است.
۶. اشتباهات رایج و نکات کلیدی نگهداری
• تعویض نکردن جفتی: همیشه هر دو ذغال را همزمان تعویض کنید، حتی اگر یکی از آن‌ها سالم به نظر برسد.
• نادیده گرفتن تمیزکاری کموتاتور: گرد کربن باقی‌مانده می‌تواند باعث اتصال کوتاه و آسیب به آرمیچر شود.
• استفاده از ذغال با ابعاد اشتباه: ذغال شل یا بیش از حد سفت، عملکرد موتور را مختل کرده و باعث آسیب می‌شود.
• فشار بیش از حد به دستگاه: وارد کردن فشار زیاد به ابزار، جریان بیشتری از موتور می‌کشد و عمر ذغال را به شدت کاهش می‌دهد.
نتیجه‌گیری: فراتر از یک قطعه یدکی
توجه به ذغال صنعتی، فراتر از یک تعمیر ساده است؛ این یک سرمایه‌گذاری هوشمندانه برای حفظ سلامت و کارایی ابزارآلات گران‌قیمت شماست. با شناخت علائم، انتخاب صحیح و تعویض به موقع، از هزینه‌های سنگین تعمیر موتور جلوگیری می‌کنید. اگر به دنیای فنی ابزارها علاقه‌مندید و می‌خواهید دانش خود را از سطح مبتدی به تخصصی ارتقا دهید، پکیج‌های آموزشی تعمیرات ابزار ما بهترین نقطه شروع برای شماست. همچنین برای درک عمیق مکانیزم‌ها، خرید کتاب راهنمای جامع مکانیزم ابزارآلات صنعتی را به شما پیشنهاد می‌کنیم.
